單級單吸離心泵特點及問題分析
作者：離心泵 來源：離心泵 發布時間：2020-06-13
離心泵有單級單吸離心泵，雙吸泵，有多級泵等，離心泵形式很多，常用的屬單級單吸離心泵，曾用名:端吸泵、單級端吸離心泵、臥式端吸單級離心泵

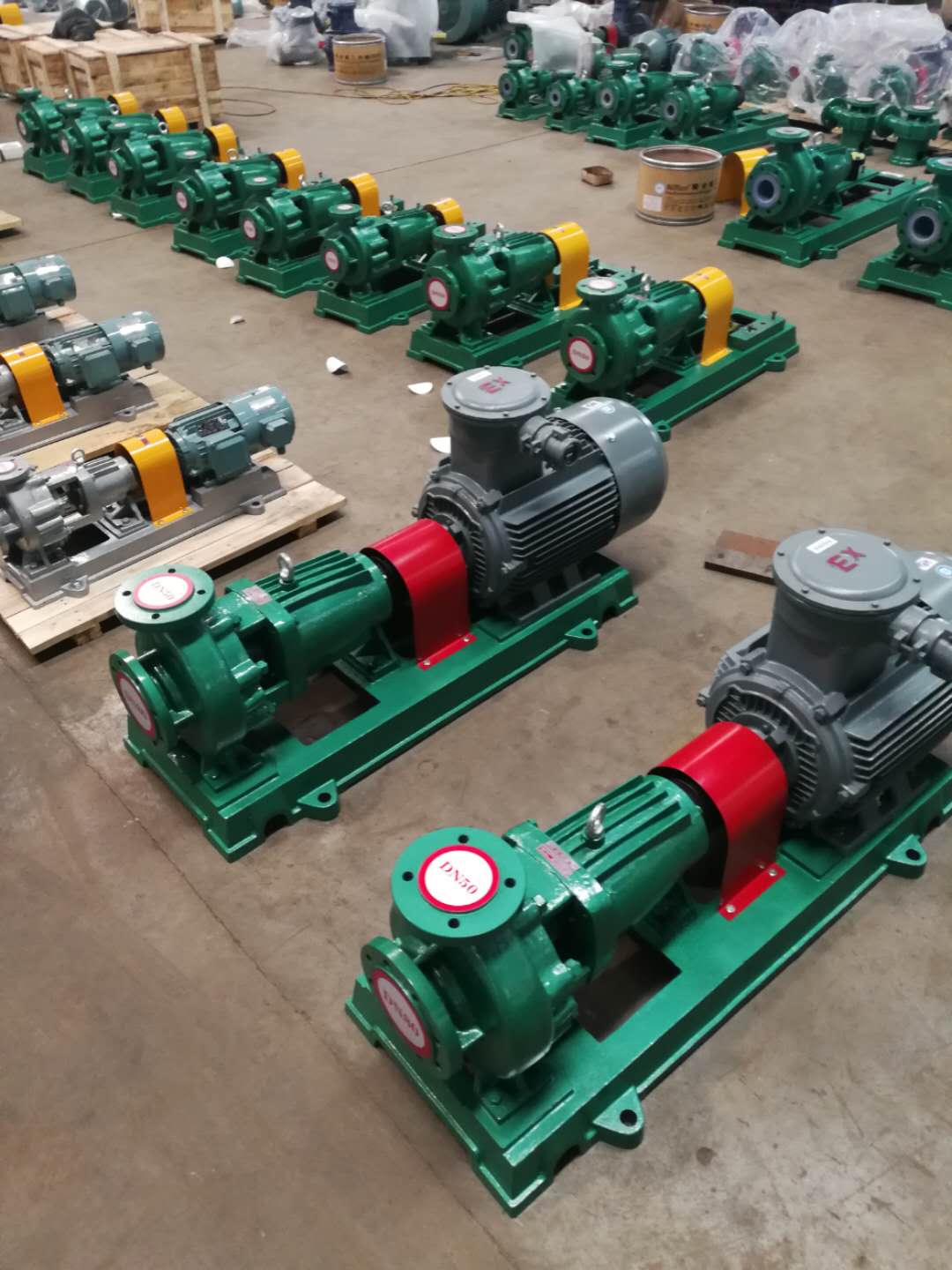

結構特點:側端面進水，上部出水。
現在市場常見的端吸泵主要有三種:支架式中心出口端吸泵、支架式切線出口端吸泵、懸臂式切線出口端吸泵。
1、支架式中心出口端吸泵
a.支架式結構
b.出口中心線與軸中心線重合的中心線出口
2、支架式切線出口端吸泵
a.支架式結構
b.出口中心線與軸中心線不重合的切線出口
3、懸臂式切線出口端吸泵
a.懸臂式結構
b.出口中心線與軸中心線不重合的切線出口。
一、支架式中心線出口端吸泵為工業而生，結構特點:泵殼底部有支腳，出口中心線與軸中心線重合的中心線出口。
支架式中心線出口端吸泵絕對是端吸泵家族中的老大哥，他的歷史悠久。此類型主要用于工業和取水。對于工業革命發源地的歐洲，端吸泵主要是這個模樣。當然除了現在出口DN200以上的大流量泵也會有支架切線出口端吸泵。
早期的工業廠房不像現在的混凝土結構，頂部鋼架難以承受管路重量，管路都為走地式(如上圖)，而非現在常用的管路屋頂?shù)跫苁阶呦颉１脽o(wú)減震設施，直接固定于水泥基座上，泵殼底部支架和中心線出口形式能夠承擔一部分出口管路帶來的垂直往下的力。
用于取水領域，早期農村取水多用此類型泵，有柴油機皮帶輪帶動。泵殼底部結實的支架可以抵抗皮帶輪的拉力，也能承擔出口管路向下的力。
綜上所述。這類型泵對于中小流量、開式系統或進口壓力小，泵殼需要承擔一部分向下力的環境優勢明顯。
二、懸臂式切線出口端吸泵，結構特點:泵殼底部無支腳，具有強壯的軸承支架結構，出口中心線與軸中心線不重合、平行的切線出口。
懸臂式切線出口端吸泵是端吸泵領域的小阿弟，雖然也超過了半個多世紀，但跟以上兩種端吸泵相比，歷史短，絕對的年輕力壯派。
早期的冷卻塔、空調等設備都就地安裝，管路都為走地式。水泥建筑技術突飛猛進，高層建筑如雨后春筍高速發展。由于空間、環境等需求，冷卻塔被放置屋頂，設備放入地下室機房，管路變?yōu)槲蓓數跫苁阶呦?。各種環境不同，也帶來了以下使用要求變化。
三、支架式切線出口端吸泵應供暖需要而來，結構特點:泵殼底部有支腳，出口中心線與軸中心線不重合、平行的切線出口。
隨著供暖行業的發展，流量趨于大流量發展，原來的中心線出口端吸泵產生的問題越來越明顯，主要是:效率、振動和鑄造。工業大發展后，輸送液體量也不斷向大流量發展，同樣面臨相同的問題。有人說，大流量為啥不用雙吸泵?考慮到空間、管路排布、成本等問題，端吸泵還是有它存在的空間。下邊對兩種出口形式做個簡單比較。
中心線:液體從泵殼至出水口經過S彎排出，容易產生絮流，阻礙水流，產生效率降低、振動等，鑄造也相對復雜。
切線出口:液體直接由泵殼中排出，出水更通暢，避免出口處產生絮流，提高輸送效率，減少出口振動產生，鑄造相對簡單。
以上比較可以得出切線型出口對于大流量水流特性更好些。早期供暖管路多為走地式，而非現在常用的管路屋頂?shù)跫苁阶呦?。泵無減震設施，直接固定于水泥基座上，出口無軟接頭的硬連接，泵殼底部支架能夠承擔一部分出口管路代來的垂直往下的力。
綜上可見，這類型泵比較適應于大流量，直接固定水泥基礎、泵殼需要承擔一部分向下力的環境。
