離心泵的基本構造特點知識介紹
作者：離心泵 來源：離心泵 發布時間：2019-07-20
離心泵的類型很多，常見的比較普遍的屬單級離心泵，使用面廣，材料有氟塑料材質，不銹鋼材質，鑄鐵材質。離心泵有單級離心泵，雙吸離心泵，多吸離心泵，下面對這幾種離心泵的特點做出介紹；
一、單級單吸式離心泵特點：

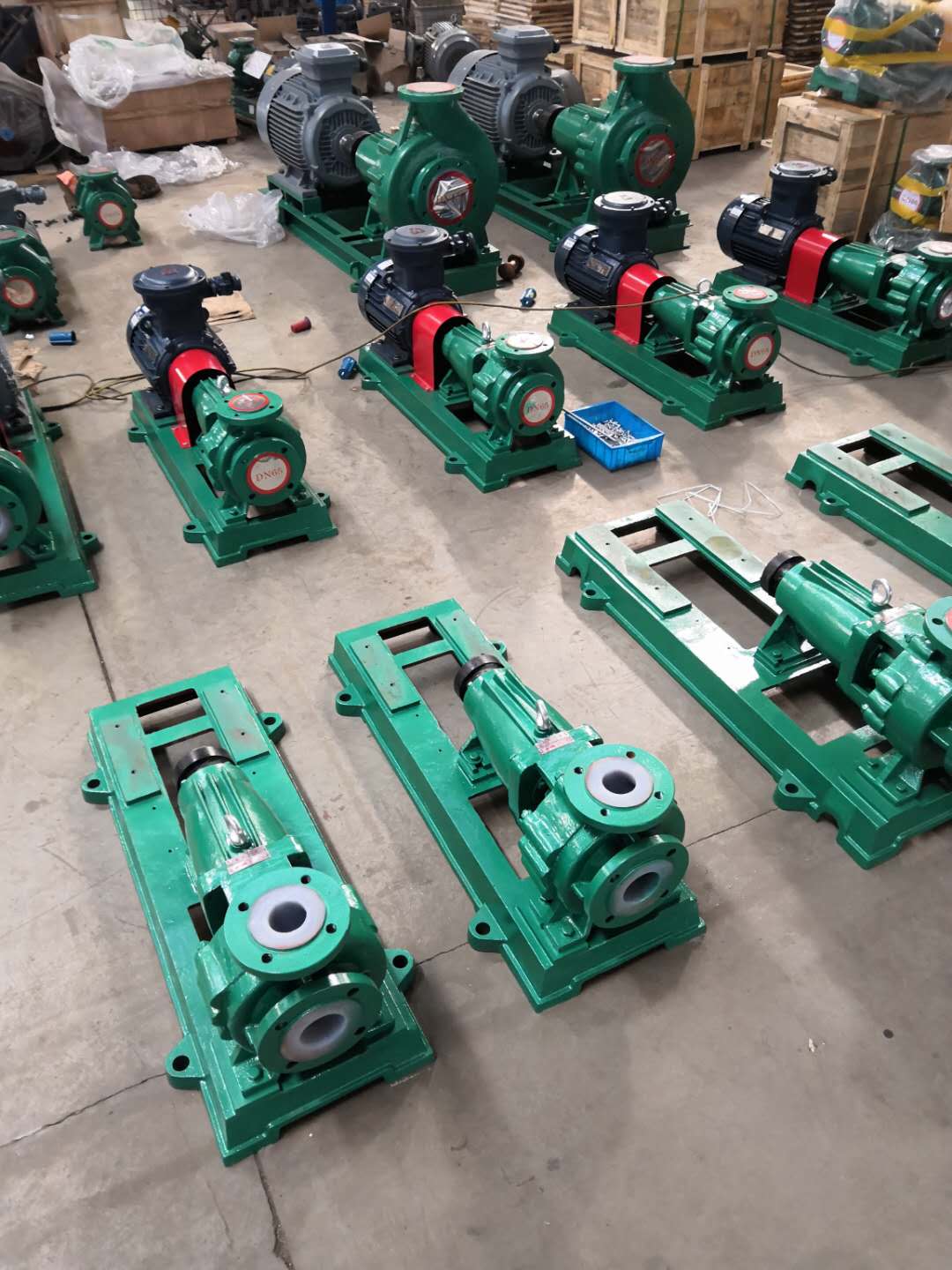

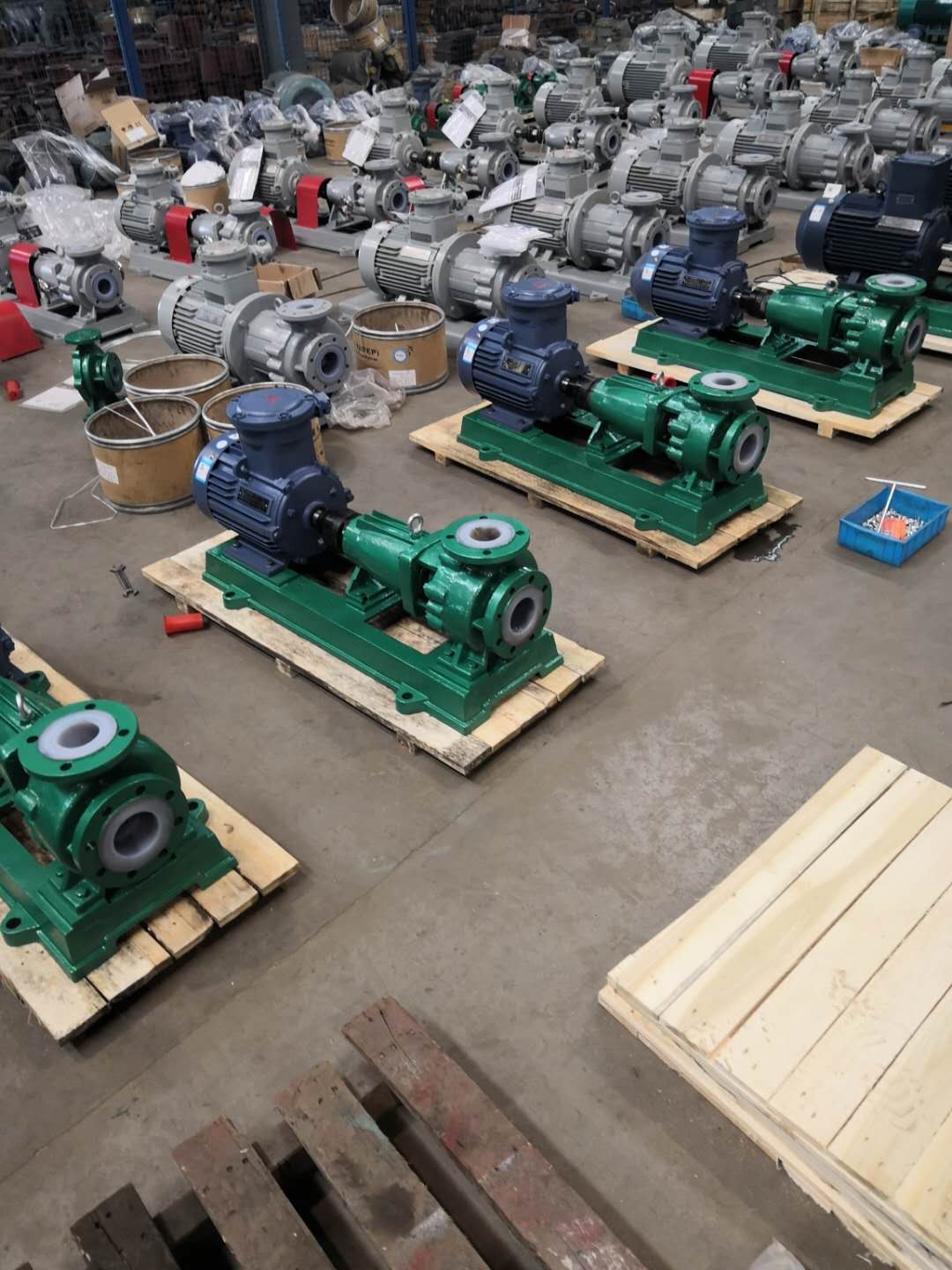

單級單吸式離心泵工作可靠，結構簡單，易于制造加工，維護保養方便，適應性強，是廣泛應用的一種離心泵。泵的一端在托架內用軸承支撐，裝有葉輪的另一端懸臂伸出托架之外。
按泵體與泵蓋的剖分位置不同，又可分為前開式和后開式兩種結構。后開式泵的優點在于檢修時，只要將托架止口螺母松開就可以將托架連同葉輪一起取出，不必要拆卸泵的進、排液管路。
二、雙吸離心泵結構特點:
1、外形美觀，穩定性好，便于安裝。根據需要電動機可以在左端也可在右端。雙吸離心泵為泵殼中開結構。檢修時只需吊出泵蓋，轉子部件便可移出進行檢修作業，而不需拆卸管路，十分方便。
2、軸封選用機械密封或填料密封。能保證長時間無泄漏。葉輪密封環磨損后可以更換，減少了運行維護費用。
3、優化設計的雙吸葉輪使軸向力減小到低限度，水力對稱，沒有軸向力(理論上)。由于雙吸葉輪有兩個吸入口每個入口只需承擔一半的流量，所以流速比較低，葉輪不容易汽蝕
4、效率高、流量大、揚程較高。但體積大，比較笨重，一般不適用移動作業。多用于工廠、礦山、城市給排水等方面。
三、多級離心泵結構特點:
多級泵使用幾個葉輪串聯起來工作，故揚程高。分為分段式多級離心泵和中開式多級離心泵兩種形式。
分段式多級離心泵工作性能好，流量和揚程范圍大，在石油化工生產中應用廣泛。泵體為垂直剖分多段式結構，由一個首段、一個尾段和數個中段組成，用四個螺栓連接為一整體。泵軸中間裝有多級葉輪，每個葉輪均配有一導輪引流。軸的兩端用軸承支承并置于軸承體內。軸封裝置對稱布置在泵的首段和尾段泵軸伸出部分。由于葉輪朝一個方向排列于軸上，每級葉輪均有一個軸向力，因此逐級相加后總的軸向力很大，必須在末級葉輪后面裝動平衡盤用以平行軸向力。分段式多級離心泵制造方便，泵體各段均可分別進行加工，但結構比較復雜，裝拆困難。
